1.适用范围

　　TYH-5全自动红外测氢仪主要用于煤、焦炭、石油等物质中氢含量的测定。主要用于火电、水泥、煤炭、新能源等领域。该仪器全测试过程完全符合国标GBT 476-2008《煤中碳和氢的测定方法》、GBT 31391-2015《煤的元素分析》和GBT 30733-2014《煤中碳氢氮的测定仪器法》的要求。

　　1.1全自动红外测氢仪测试范围适用性

　　红外测氢仪适用于煤碳、焦炭、重油等物质中的氢含量的测定

　　1.2全自动红外测氢仪工作环境适用性

　　1.实验室环境温度5～35℃，相对湿度≤80%。

　　2.周围无强烈振动、灰尘、强电磁干扰、腐蚀性气体。

　　3.试验室应设有专用加热电源线稳，其功率不小于4kW。

　　4.炉示剂

　　5.石英棉

　　6.硅脂

　　7.氢含量接近实测煤样的标准煤样1～3瓶。

　　8.备有坚固的工作台面（最好是水泥台，因为实验过程中仪器不能晃动）以便放置仪器，面积约700mm(宽)×1300 mm（长），水泥台高度约650mm

　　9.配备氧气（纯度不低于99.5，不能使用电解氧）一瓶及连接部件

　　2.设备性能特点

　　1.工作效率高。气动放样盘，连续送样，可以一次性放样30个

　　2.测试流程快。允许循环加样，亦可在任意位置插入新增试样，做到来样即来即测

　　3.自动化程度高。自动落样、自动控制实验流程、自动处理数据、计算结果、打印报表等，实现无人值守

　　4.维护简捷。智能诊断气路故障，自动检测漏气点，降低仪器维护难度

　　5.智能节能控制。测试完成后或待机时间过长自动降温、自动恒温在低目标温度区域，实现节能并增加高温设备的使用寿命

　　6.试验方便。采用固定燃烧流程与自动调整相结合，在确保试验结果准确的前提下，尽可能减少用户试验成本

　　7.使用寿命长。高稳定性红外池，完全自主知识产权，低漂移、高效率、经久耐用

　　8.远程监管。仪器可通过网络接口接入实验室管理系统，实现数据自动上传与化验的全过程监管

　　3.主要技术参数

　　1.测试方法：红外光谱法

　　2.测试分辨率：0.001%（默认分辨率）、0.0001%（可扩展分辨率）

　　3.测试范围：0.05%～25％

　　4.分析时间：300秒左右/个

　　5.重复性：氢（Had≤0.15%）

　　6.试样称重：80mg

　　7.自动加样器：30个，允许循环加样，可以任意插样

　　8.电源：220±22VAC，50/60Hz

　　9.功率：≤4kW

　　10.重量：100kg

　　11.外形尺寸（长×宽×高mm）：775×575×780

　　12.符合标准：GBT 476-2008《煤中碳和氢的测定方法》、GBT 31391-2015《煤的元素分析》、GBT 30733-2014《煤中碳氢氮的测定仪器法》、ASTM D5373-2014《煤和焦炭实验室样品中碳、氢、氮仪器测定的标准方法》

　　4.工作原理

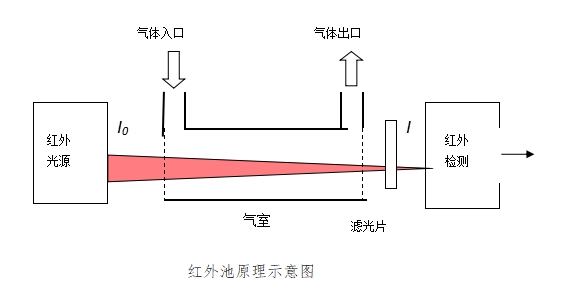

　　红外吸收法原理：红外吸收法是基于气体分子（如H2O分子）吸收红外光的性质，根据朗伯—比尔定律，气体吸收单色光的程度（吸光度）与该气体的浓度成正比，数学表达式如下：

　　由吸收定律可见，只要测定红外光被吸收前后的强度IO和I，就可以计算被测气体的浓度进而计算出被测元素的含量。

　　仪器测量原理：由操作员将试样装入放样盘、启动“开始分析”，就进入自动测量。

　　分析测量分为三个阶段：

　　吹扫阶段：首先用氧气吹扫干净分析气路中的水分或余气,接着送入一个试样到落样头内，密封炉口，再吹扫一段时间。

　　燃烧阶段：打开炉门塞，试样落入坩埚燃烧，试样中的氢元素转化成水汽，在压力作用下，高温燃烧气体流经炉试剂、净化器及过滤器后进入储气罐，这个过程持续至活塞上升到储气罐顶部且压力达到规定的值，此后关闭进气阀，将储气罐隔离。

　　测量阶段：稍许后将储气罐中的气体释放至红外池检测气室，由检测电路检测气体浓度并转换成电压信号，红外池的实际输出与气体的浓度成反比，即气体浓度较高时输出电压较低，气体浓度较低时输出电压较高，因氧分子几乎不吸收红外光，故气室中通入纯氧气时输出电压最高。计算机读取红外池的输出电压计算出气体的浓度、氢含量、碳含量，最后释放掉储气罐中的气体。

　　如果放样盘中还有试样，仪器将自动进行下一个测试，直到全部测完。
