1.智能灰熔融性测试仪TYHR-5L适用范围

　　TYHR-5L灰熔融性测试仪主要用于褐煤、烟煤、无烟煤和水煤浆燃烧后的煤灰熔融性测定，主要用于热电、水泥、煤炭、新能源等领域。符合标准GB/T219-2008《煤灰熔融性的测定方法》。

　　1.1灰熔融性测试仪煤种适用性

　　灰熔融性测试仪褐煤、烟煤、无烟煤和水煤浆燃烧后的煤灰熔融性的测定。

　　1.2灰熔融性测试仪工作环境适用性

　　1.环境温度5~35℃，相对湿度≤80%。

　　2.周围无强烈振动、灰尘、强电磁干扰、腐蚀性气体。

　　3.试验室应专设加热电源线，其功率不小于5000W。

　　4.备有石墨、活性炭，糊精等耗材。

　　5.备有标准灰样一瓶。

　　6.感量为0.0001g的电子天平一台。

　　7.备有坚固的工作台面(最好是水泥台，因为实验过程中仪器不能晃动)以便放置仪器，面积约700mm(宽)×1300 mm（长），水泥台高度约650mm。

　　2.智能灰熔融性测试仪TYHR-5L技术特点

　　1.控温精度高：B型热电偶检测点与灰锥位置最接近，真实反映了灰锥所处环境温度，系统采用了双向可控硅调节导通角的方式，系统结合了温度偏差和升温速度偏差的比例—微分的温度控制方法，升温速度优于国标要求。

　　2.系统精度高：采用了进口CCD数字摄像头，高智能图像处理、图像识别技术，能够准确地判别并保存和打印所测样品的DT(变形温度)、ST(软化温度)、HT(半球温度)、FT(流动温度)。

　　3.可重现试验过程：实时图像可按升温间隔自动保存，试验完成后可重现试验过程，便于进一步分析和处理，根据图像回放可人工再次确定计算机自动判断的四个特征温度。

　　4.方便的人工观察：计算机自动进行视频监测的同时，也可以方便地通过特别设计的观察装置查看当前炉内的真实灰锥状况

　　5.自动化程度高：自动送样，自动退样，确保试样不偏倒，避免人工送样造成的定位不准的问题。

　　6.使用寿命长：采用图像反射技术和摄像头冷却结构，减少热辐射对摄像机的影响，延长其使用寿命。可控制降温速度，以及试验完成后，高温状态锁定送样装置不允许下降，防止温度骤降刚玉件炸裂。

　　7.安全系数高：刚玉杯温度在100℃及以上，不允许退出到放样口，防止烫伤。系统可选配氢气泄漏检测装置或一氧化碳泄漏检测装置，提供易爆和有毒气体泄漏报警信号。

　　3.智能灰熔融性测试仪TYHR-5L主要参数

　　1.测试方法:氧化性气氛，弱还原性气氛（封碳法、通气法），

　　2.最高工作温度：1650℃，

　　3.测温精度：±3℃，

　　4.试样数量：1~5个

　　5.升温速度：900℃以下15~20℃/分钟，900℃以上5±1℃/分钟

　　6.图像存储间隔：1幅/3℃

　　7.精密度：符合GB/T219-2008标准中的要求

　　8.电源：220±22VAC,50±10Hz

　　9.功率：≤5kW

　　10.外形尺寸（长×宽×高mm）：530×630×1050

　　11.重量：70kg

　　12.符合标准：GB/T219-2008《煤灰熔融性的测定方法》

　　4.工作原理

　　将煤灰制成一定尺寸的三角锥,在一定的气体介质（氧化性、若还原性、强还原性）中，以一定的升温速度加热；观察灰锥在受热过程中的形态变化，观测并记录它的四个特征熔融温度：变形温度、软化温度、半球温度和流动温度。

　　其中四个特征熔融温度的定义如下：

　　（1）变形温度（DT）：灰锥尖端或棱开始变圆或弯曲时的温度。

　　（1）软化温度（ST）：灰锥弯曲至锥尖触及托板或灰锥变成球形时的温度。

　　（3）半球温度（HT）：灰锥形变至近似半球形，即高约等于底长的一半时的温度。

　　（4）流动温度（FT）：灰锥熔化展开成高度在1.5mm以下的薄层时的温度。

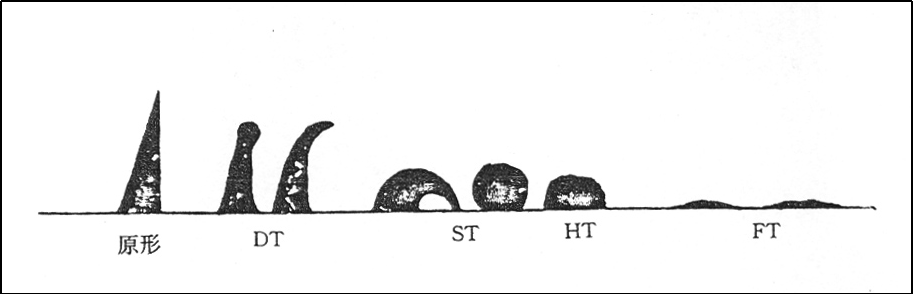

　　灰锥熔融特征示意图如下：

灰锥熔融特征示意图
