-40℃～150℃

　　技术规格书

　　满足标准：

　　性能指标符合GB5170、2、3、5、6-95《电工电子産品环境试验设备基本参数检定方法低温、高温、恒定湿热、交变湿热试验设备》的要求

　　电工电子産品基本环境试验规程试验A：低温试验方法GB 2423.1-89(IEC68-2-1)

　　电工电子産品基本环境试验规程试验B：高温试验方法GB 2423.2-89(IEC68-2-2)

　　电工电子産品基本环境试验规程试验Ca：恒定湿热试验方法GB/T 2423.3-93（IEC68-2-3）

　　电工电子産品基本环境试验规程试验Da：交变湿热试验方法GB/T423.4-93(IEC68-2-30)

　　一、详细参数性能：（指气冷式在室温20℃，空载时）

　　1.1型号：HD-CTHB-4015

　　1.2：内箱尺寸：W500*H600*D500mm

　　外箱尺寸：W1150*H1750*D980mm

　　1.3温度范围：-40℃～150℃

　　1.4温度波动度：0.5℃

　　1.5温度偏差：≤2℃

　　1.6升温时间:由常温升至150℃约40分钟（空载非线性）

　　1.7降温时间:由常温降至-40℃约60分钟（空载非线性）

　　1.8湿度范围：20%～98%R.H.

　　1.9湿度波动度：3%R.H.

　　1.10湿度偏差：≤3%

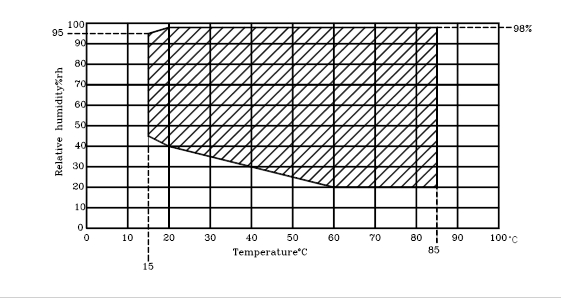

　　1.11温湿度控制范围：

　　二、结构及材质：

　　A.内箱材质:不锈钢板(SUS#304)

　　B.外箱材质:不锈钢板经雾化处理(SUS#304)或冷板烤漆（选配）

　　C.保温材质:硬质Polyurethane发泡及玻璃棉

　　D.送风循环系统:

　　(1)90W马达1支

　　(2)不锈钢加长轴心

　　(3)多翼式扇叶(SIRCCO FAN)

　　E.箱门:单片门，单窗口，左开，把手在右手边

　　(1)窗口260x340x40mm 3层真空层

　　(2)平面嵌入式把手

　　(3)后钮:SUS#304

　　三、冷冻系统：

　　A.压缩机:法国原装进口全密式压缩机

　　B.冷媒:环保冷媒R404A

　　C.冷凝器:鳍片式附散热马达

　　D.蒸发器:鳍片式多段式自动负载容量调整

　　E.其他附件:干燥剂,冷媒流量窗口，膨胀阀

　　F.膨胀系统：容量控制之冷冻系统

　　四、控制系统：

　　原装韩国进口，全中文液晶7寸韩国880显示LCD触摸式面板，画面对谈式输入资料,温湿度同时可程控，曲线显示，设定值/显示值曲线。可分别显示多种警报，故障发生时可通过荧幕显示故障，消除故障，消除误操作。多组PID控制机能，精密监控功能，且以资料形式显示于荧幕上．

　　1.控制器规格:

　　a.精度:温度±0.1℃、湿度±1%RH

　　b.分辨率:温度±0.1,湿度1%R.H.

　　c.温度斜率:0.1～9.9可设定

　　d.具有上下限待机及警报功能

　　e.温湿度入力信号选择PT 100Ω×2（干球及湿球）

　　f.温湿度变换出力:4～20MA

　　g.6组P.I.D控制参数设定,P.I.D自动演算,干湿球自动校正

　　2.画面显示功能:

　　a.触摸式输入,荧幕直接显示选项

　　b.温湿度设定（SV）与实际（PV）值直接显示（英文表示）

　　c.可显示目前执行程序号码,段次,剩余时间及循环次数

　　d.运转累计时间功能

　　e.温湿度程序设定值以图形曲线显示,具实时显示程序曲线执行功能

　　f.具单独程序编辑画面,直接输入温湿度及时间

　　3.程序容量及控制功能:

　　a.可使用的程序组:最大100组

　　b.可使用的记忆容量:共5000SEGMENTS

　　c.可重复执行命令:每一个命令可达9999次

　　d.程序之制作采对谈式,具有编辑、清除、等功能

　　e.SEGMENTS时间设定0～530Hour59Min

　　f.具有断电程序记忆,复电后自动啓动并接续执行程序功能

　　g.程序执行时可实时显示图形曲线

　　h.具有日期,时间调整功能

　　i.按键及画面锁定（LOCK）功能

　　五、标准配置:

　　A.电源线4.0 mmx3蕊

　　B.232导出端子一个

　　C.不锈钢SUS#304方型冲孔钢板置物架

　　D.不锈钢可调整间距卡扣8个

　　E.11W节能照明窗口灯一支

　　F.机体左侧ψ50mm测试孔1个附不锈钢孔盖1只。

　　G.标准测试用不织布1片

　　H.控制器使用说明书一套，操作说明书一套

　　六、周围环境：

　　(1).可容许使用温度范围0~35℃

　　(2).性能保证范围：5~35℃

　　(3).相对湿度：不大于85%

　　(4).大气压：86～106Kpa

　　(5).周围无强烈振动

　　(6).无阳光直接照射或其他热源直接照射

　　(7).自然排水口:※排水管中途不得有凸起，房屋地面不得有极端的倾斜.

　　七、使用电源：单相电4.5KW 220V 50HZ
