一、仪器概述及技术指标

　　1.仪器概述：

　　U-2200属普瑞思仪器系列产品中的普及机型，三重射线防护系统；人性化操作界面；综合应用经验系数法、基本参数法V8.0分析软件。可完全满足RoHS/WEEE相关管控要求。精心设计的开放性工作曲线功能，特别适用于多材料的工厂制程控制。

　　普瑞思仪器U系列仪器完全符合国际电工委员会IEC62321标准及中国环保标准所规定的技术要求和技术规范。

　　2.仪器特点：

　　①安全性能

　　三重射线保护（软件、硬件、迷宫设计），全面确保操作人员人身安全与意外操作带来的辐射伤害。

　　②硬件性能

　　a.大样品腔设计，适应于大样品的检测，部分取代手持式XRF功能；

　　b.先进的模块化设计理念，保证了仪器后续的高扩展性；

　　c.探测器采用美国原厂高端器件。

　　③软件性能

　　a.最新优化的V8.0分析软件可根据样品材质、形状和大小自动设定光管功率，既能延长光管使用寿命又能充分发挥探测器性能，大幅提高测量精度；

　　b.业内唯一提供开放式工作曲线标定平台,可为每家用户量身定做最佳的有害物质检测和控制方案；

　　c.融合了一系列先进的光谱处理方法，包括FFT（快速傅立叶变换滤波）、精准的背景扣除方法、微商自动寻峰和Quasi-Newton(准牛顿)优化算法等；

　　d.国际领先的XRF分析软件，融合了包括经验系数法、基本参数法（FP法）、理论α系数法等多种经典分析方法，全面保证测试数据的准确性。

　　④其它特点

　　a.可根据用户要求自行定制测试报告输出格式（Excel、PDF等），符合工厂多种统计及格式要求。

　　b.测试数据的分级管理，进一步加强测试数据的严肃性及质量品控的可靠性。

　　c.可以提供镀层测厚和多元素分析软件

　　d.多语种软件界面可供选择。

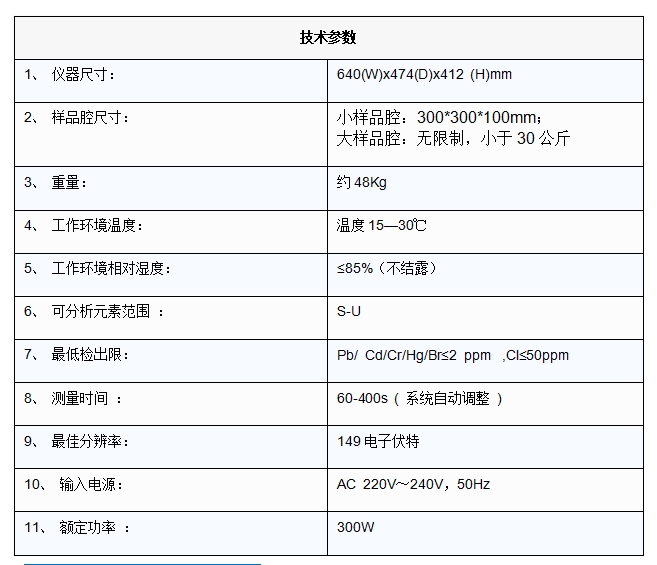

　　3.仪器技术指标：

　　二、仪器硬件主体配置

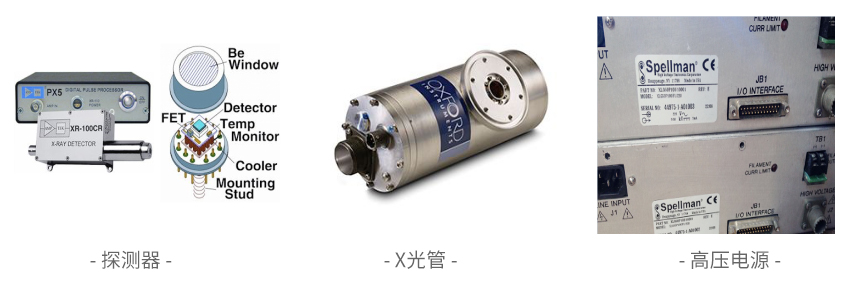

　　1.探测系统

　　探测器

　　类型：电制冷Si-PIN探测器

　　(采用PIN结构的高性能电致冷半导体探测器)

　　规格:

　　Be窗厚度：1mil

　　DC5V电源供电，USB超高速信号输出，

　　6-25平方面积晶体，信号处理稳定快速；

　　分辨率149eV；

　　产地：美国Amptek

　　2.X光管

　　电压:0~50 KV

　　最大电流:1.0 mA

　　最大功率:50 W

　　灯丝电压:2.0V&50 KV/1mA

　　灯丝电流:1.7 A

　　射线取出角：12°

　　靶材：Mo

　　Be窗厚度：0.5mm

　　3.高压电源

　　输入电压:DC+24V±10%

　　输入电流：4.0A（最大）

　　输出电压:0-50KV&1mA

　　最大功率：50W

　　电压调整率：0.01%（从空载到满载）

　　电流调整率：0.01%（从空载到满载）

　　纹波系数：0.1%（P-P值）

　　8小时稳定性：0.05%

　　产地：美国Spellman

　　4.微动平台与高分辨率CCD

　　载物测试平台，配有微调装置，可方便的实现检测物的定位与检测区域的调整。

　　500万像素的CCD摄像头，可有效的实时观察测试区域状况，并拍下物料照片，作为检测报告的组成部分。

　　5.大样品腔

　　小样品腔尺寸(闭仓门测试)：300*300*100mm

　　大样品腔尺寸(开仓门测试)：无限制，部分取代手持式功能。

　　6.散热系统

　　高效三维散热系统，大幅度提供仪器的可靠性、稳定性

　　7.防辐射安全系统

　　三重射线防护系统（软件、硬件、迷宫式设计）

　　三、仪器软件配置

　　1.仪器操作软件功能

　　①可以对RoHS指令中的有害元素（Pb、Cd、Hg、Br、Cr）进行精准测试；

　　②合金成分分析：Cu、Zn、Pb、Fe、Co、Ni、Sn、Ag、Cr、Mn、Mo、Sb等元素

　　③金属镀层厚度分析（单层、多层均可）

　　④卤族元素含量分析（Br≤900ppm、Cl≤900ppm、Br+Cl≤1500ppm）

　　⑤皮革重金属分析

　　2.特点：

　　①预置多条工作曲线，涵盖金属、塑料、镀层、铝材、焊锡、铜合金等基体类型可满足用户常规测量的要求；

　　②提供开放式工作曲线平台，用户可以自由配置工作曲线以及任意添加标样数据，以满足更高测试度的要求，或适应环保指令的后期扩展；

　　③人性化的软件界面与操作方法，使用独有图形显示技术，既方便又直观；结合大量操作经验优化操作步骤，极大方便用户；

　　④精确的数据处理方式：以基本参数法为依据精确配置的滤光片系统大幅提高峰背比，结合一系列先进的光谱处理方法，极大提高特征谱线的检出精度，以此为依据用经验系数法再做进一步校正，使测试数据达到极高的精密度和准确度；

　　⑤数据管理：由数据库支持的专业化报表生成、查询打印、操作员分级授权等功能极大方便企业管理；

　　⑥完善的安全连锁功能：配合硬件电路的防护措施，在不安全的操作发生时自动切断X射线确保操作员不受伤害；

　　⑦智能化软件保护，避免不当操作对光谱仪的损伤，延长仪器使用寿命。
